Technologie Projected Capacitive
"Promítaná kapacita"  ( ThruTouch )

Plánovaná kapacitní technologie

Technologie promítané kapacity-data sheet (81K PDF)
Jak to pracuje - flash animace

Specifikace technologie

Technologie promítané kapacity umožní rozpoznat doteky přes ochrannou vrstvu před displejem,což dovolí instalovat touchmonitor za výlohu obchodu nebo vandalům odolné sklo. DirectTouch sestává z 7.8 mm senzoru s žíhanou skleněnou vnější vrstvou , ThruTouch pracuje skrz zákazníkem instalovanou vnější vrstvu. Kompletní systém odolá úderům, škrábnutím a vandalismu a je také netečný vůči vlhkosti, teplu, dešti, sněhu a ledu, vzdoruje drsné čistící kapalině, a to jej činí ideálním pro venkovní aplikace. Spojení touchscreenu a řadiče poskytuje zvýšenou spolehlivost a delší životnost, systém nevyžaduje rekalibraci ani údržbu.

Výhody promítané kapacity:
  • Pracuje venku — v dešti, sněhu, ledu a prachu
  • Dotyk funguje přes zákazníkem instalované materiály, včetně vandalům odolného skla až 18 mm tlustého
  • Absolutně plochý přední povrch,možný bez rámečku
  • Funguje i s rukavicemi
  • Pracuje dokonce jestliže sklo je poškrábáno nebo prasklé
Aplikace promítané kapacity:
  • Venkovní kiosky
  • Stroje na prodávání lístků
  • Bankomaty
  • Webové elefony
  • Platební automaty u čerpacích stanic
  • Aplikace: "přes sklo" , "pod pultem" , "na baru", ...

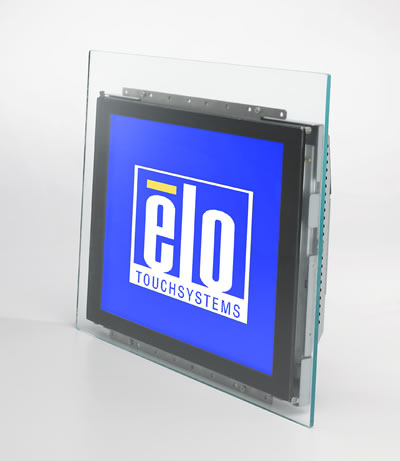

Příklad ThruTouch+průmyslového monitoru za demonstrativním sklem:

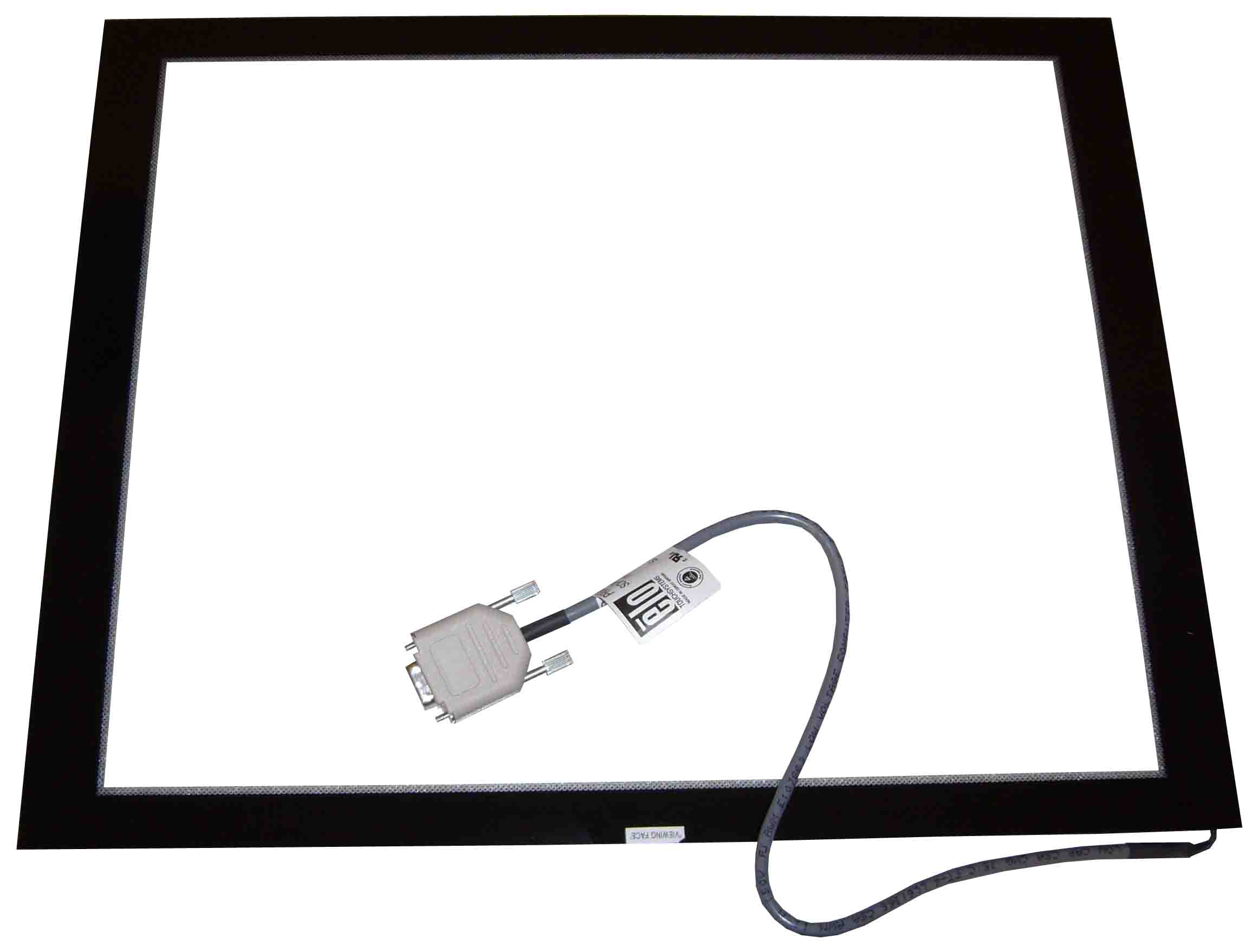

Instalace LCD monitoru se sensorem ThruTouch za Vaši výlohu:

 1. odtrhnete ochrannou fólii    samolepícího rámečku a monitor přilepíte k      odmaštěnému sklu tlouštky až 18mm.
 2. propojíte signálový VGA kabel s grafickou kartou počítače.
 3. propojíte kabel dotyku s konektorem sériového rozhraní COM v počítači.
 4. připojíte monitor k napájení (230Vstř.nebo 12Vss).
 5. nahrajete do PC ovladač pro dotyk: setup ThruTouch.zip.
 6. zkalibrujete dotykem ve 4 nabízených bodech.
